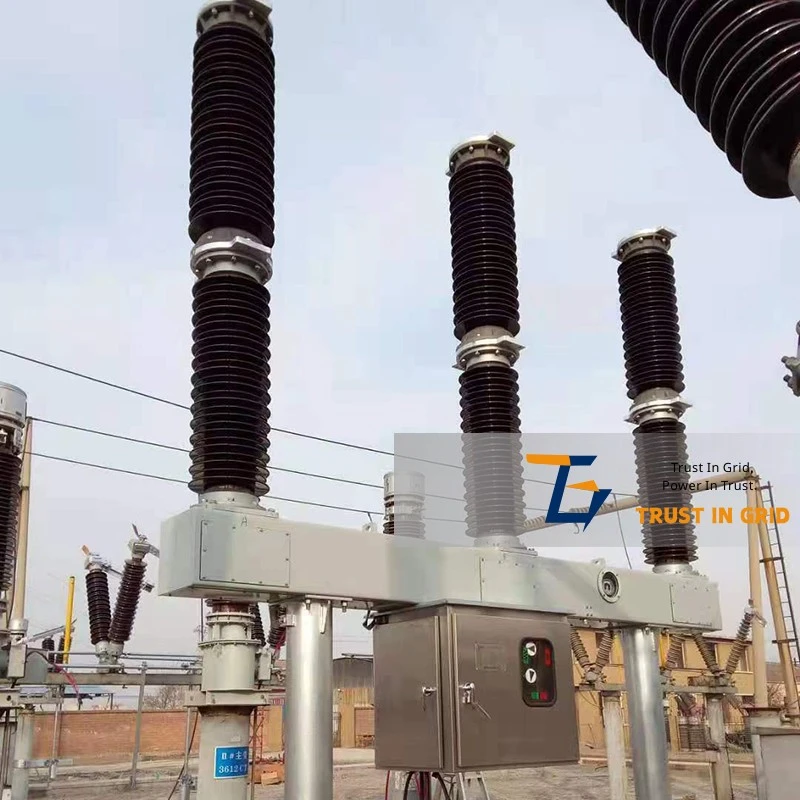

Zewnętrzny wyłącznik wysokiego napięcia SF6 serii LW36-126

Przegląd produktu

Samozaładowczy wyłącznik wysokiego napięcia prądu przemiennego SF6 LW36-126/3150-40 jest produktem przeznaczonym do stosowania na zewnątrz. Nadaje się do stosowania w sieciach elektroenergetycznych prądu przemiennego 50 Hz o maksymalnym napięciu 126 kV, na terenach o wysokości do 2000 m n.p.m. (można projektować produkty na wysokości powyżej 3000 m n.p.m.), temperaturze otoczenia nie niższej niż -40 stopni oraz stopniu zanieczyszczenia nie wyższym niż IV klasa. Jest przeznaczony do przerywania prądu znamionowego, prądu zwarciowego lub przełączania linii, zapewniając kontrolę i ochronę systemów elektroenergetycznych, a także może być używany jako wyłącznik sprzęgłowy.

Ten produkt wykorzystuje gaz SF6 zarówno jako środek-gaszący łuk, jak i jako środek izolujący. Zawiera zaawansowaną na całym świecie technologię samogaszania-łuku wybuchowego-i jest wyposażony w nowy typ mechanizmu-sprężynowego. Charakteryzuje się długą żywotnością elektryczną, niską energią roboczą, niskim poziomem hałasu i wysoką niezawodnością. Dzięki prostej konstrukcji, kompaktowym rozmiarom i długim-okresom bezobsługowym produkt ten może w pełni zastąpić importowane produkty tego samego typu w ramach obecnego trendu w kierunku bezolejowego-sprzętu energetycznego o dużej-wydajności.

Dane techniczne

S.Q.	Nazwa		Jednostka	Dane
1	Napięcie znamionowe		kV	126
2	Znamionowe napięcie wytrzymywane częstotliwości zasilania (1 min)	Na Ziemię	kV	K ·230
2		W całej odległości izolującej	kV	K ·265
3	Znamionowe napięcie wytrzymywane przez impuls piorunowy	Na Ziemię	kV	K ·550
3	Znamionowe napięcie wytrzymywane przez impuls piorunowy	W całej odległości izolującej	kV	K ·630
4	Częstotliwość zasilania Wytrzymuje napięcie przy zerowym ciśnieniu manometrycznym gazu SF6		kV	K ·95
5	Częstotliwość znamionowa		Hz	50
6	Prąd znamionowy		A	3150
7	Pierwszy-Polak-do-czystego czynnika			1.5
8	Znamionowy-prąd wyłączalny obwodu			40
9	Znamionowy prąd załączający-obwód (szczytowy)		kA	100
10	Znamionowy krótkotrwały-prąd wytrzymujący		kA	40
11	Znamionowy prąd szczytowy wytrzymywany		kA	100
12	Znamionowy czas trwania zwarcia-		S	4
13	Znamionowy-z-prądu przerywającego fazę		kA	10
14	Linia znamionowa krótka-(w pobliżu-generatora-) Prąd wyłączający błąd		kA	90% łk, 75% łk
15	Linia znamionowa-Prąd przełączania ładowania		A	31.5
16	Znamionowa sekwencja działania			O-0,3 s-CO-180s-CO
17	Rezystancja obwodu głównego		μΩ	Mniejsze lub równe 40
Uwaga: Izolację zewnętrzną należy skorygować zgodnie ze współczynnikiem korekcji wysokości K. Na każde 2000 m wysokości K=1.13; na wysokości 3000 m, K=1.28.

Model i jego znaczenie

L W - 36 126 (W) / T 3150 - 40

L: Wyłącznik automatyczny SF6

W: Typ zewnętrzny

36: Numer seryjny projektu

126: Napięcie znamionowe (kV)

(W): Typ zapobiegający-zanieczyszczeniom

T: Mechanizm-sprężynowy

3150: Prąd znamionowy (A)

40: Znamionowy krótkotrwały-prąd wyłączalny (kA)
